09 Fév Fabrication d’une presse pour Linogravure pas chère
Bonjour à tous,
Malgré cette période de Noël qui me prend énormément de temps en fabrication de stylos, je profite d’une pause pour vous écrire ce petit billet sur la fabrication d’une presse pour linogravure qui fait bien sûr suite à mon premier post sur le sujet de la presse, « la CONCEPTION ».
Comme j’avais déjà expliqué (ou pas) dans la conception, j’ai utilisé une planche de parquet déclassé pour la structure.
En outillage, on est plutôt en mode easy par ce qu’il ne faut pas grand-chose, voici la liste:
- Scie sauteuse
- Perceuse
- Scie circulaire (facultative)
- Mèches de 2,5 / 4 / 6 / 6,5 mm
Fabrication Ready!!
C’est parti pour la série de photos
N’ayant plus d’atelier et les découpes faisant trop de poussières, j’ai réquisitionné un autre atelier 🙂
Bon, pour commencer j’ai simplement découpé dans le sens de la longueur cette planche en « bande » de 4cm. J’ai utilisé ma scie circulaire, mais une scie sauteuse peut aisément faire l’affaire.
Avec ce plan: facile et rapide de découper toutes les pièces de notre future machine.
Comme je viens de le dire, rapide de découper. Direction la maison pour continuer tout ça 😉
J’avais nommé les pièces de A à …. J ou K (il me semble.)

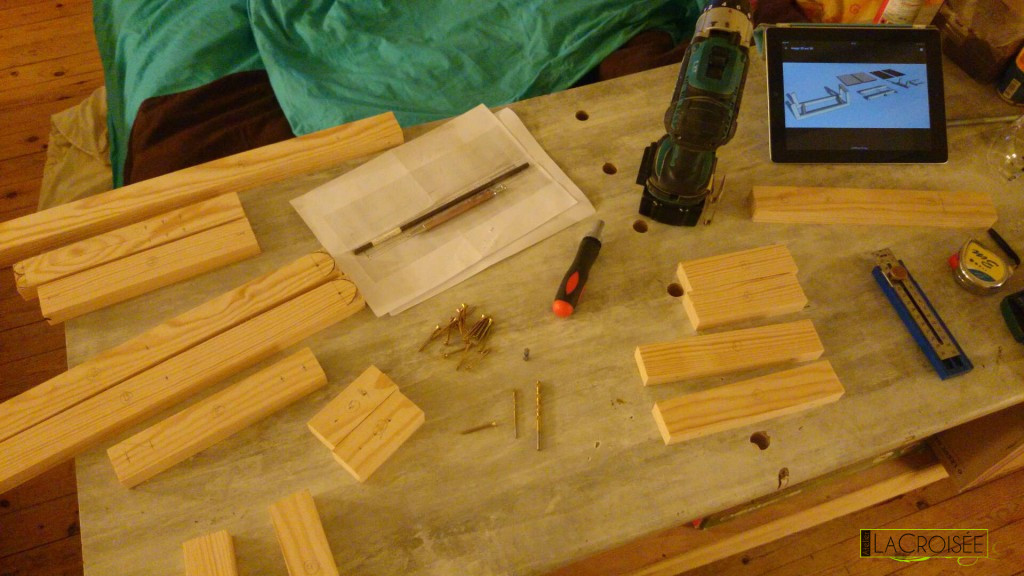

Là, j’avais placé les repères pour le perçage.
Même pas peur de travailler en aérien, faut juste prendre son temps.
Avec un p’ti coup de lime pour finir, ça fera bcp plus propre sur le final.
Dans un atelier ça va, mais en appart…
Pour préparer le perçage, un coup de poinçon / vis / clou… un truc pointu quoi 😉
Vu qu’un axe va traverser les deux morceaux, le mieux est encore de les percer ensemble. L’erreur de précision de perçage sur le premier sera reportée sur le second, du coup l’axe passera nikel, « pas con!! »
Grâce à cet outil, c’est chanfrein des trous (ça va faire plus propre). Sans vouloir faire de pub, c’est un lot que j’ai acheté chez lidl pour vraiment rien, genre 4 ou 5€. Seul inconvénient chez eux, faut tomber au bon moment.
Simple, rapide, efficace… je ne sais pas trop quoi dire de plus.
Un outil vraiment génial, surtout pour le report de mesures comme c’est le cas ici avec des 4cm ou des 2cm à mettre partout.
C’est « la colle avant l’assemblage »; vieux proverbe de menuisier.
Non rien à voir pardon 😉 mais ici il me fallait consolider en masse, j’ai donc choisi de coller toutes les pièces en plus de les visser entre elles.
Presque!
Plus que les plateaux à fixer et les tiges à enfoncer.
Il me manque une photo après celle là, prise pendant la préparation de la résine epoxy pour faire tenir les axes dans le poignées.
La voici chez sa propriétaire 🙂
Nous essayerons de prendre régulièrement des nouvelles de cette presse pour savoir si elle n’est pas trop maltraitée.
Depuis l’écriture de ce billet, la propriétaire m’a donné des nouvelles et m’a dit n’être pas complètement satisfaite de cette presse, en même temps c’est une femme ;). Blague à part, maintenant qu’on a une bonne base de travail, on va pouvoir peaufiner le concept et travailler ensemble sur la V2, une raison supplémentaire de sortir Crayon / Ordi / Sketchup / et élément indispensable: un verre de vin.
A bientôt pour le nouvel article, en attendant, je vous souhaite à tous de passer de bonnes fêtes de fin d’année. RDV en 2015!!!!
