Conception d’un jouet camion en bois avec sketchup

Conception d’un jouet camion en bois avec sketchup

Voici comment j’ai dessiné et construit un camion du genre : Truck Américain.

L’idée est née le jour où j’ai vu passer un camion américain sur la route et j’ai voulu en fabriquer un (petit) pour mon fils.

Pour pouvoir le faire en bois simplement et qu’il fasse vrai, j’ai fait une recherche sur « Google Image » et comme mot clé: American Truck, je trouve que ce type fait plus jouet comparé aux camions français.

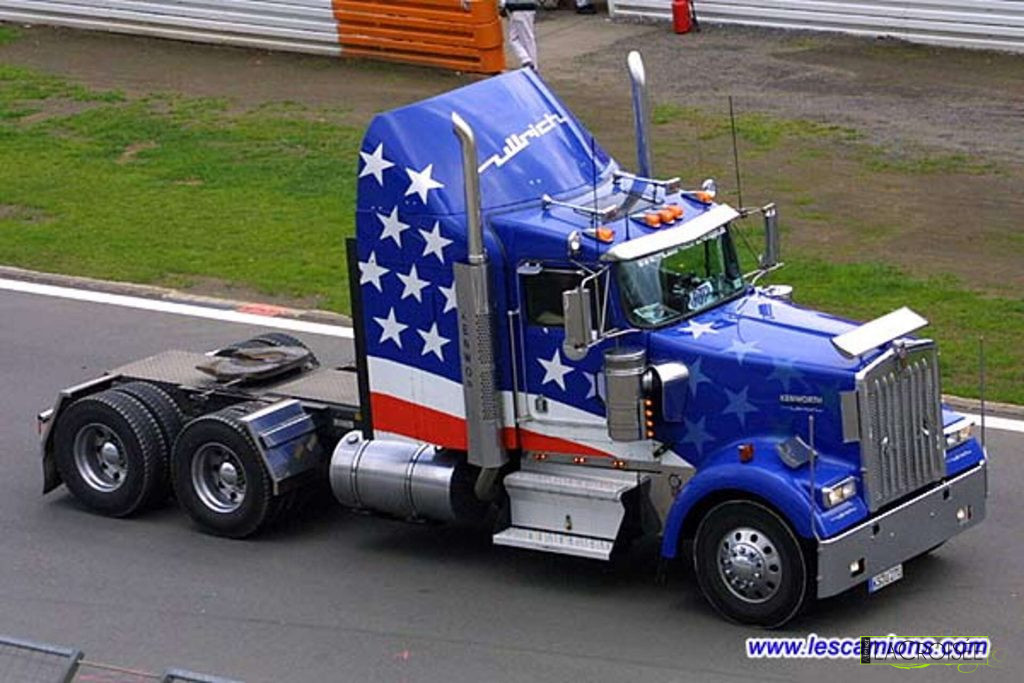

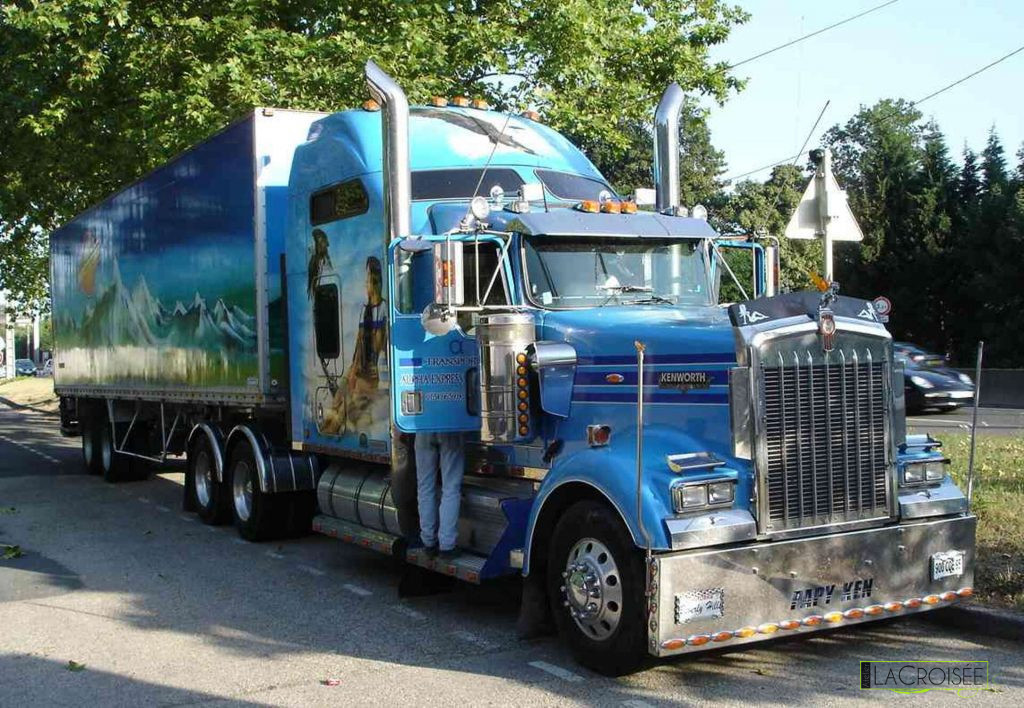

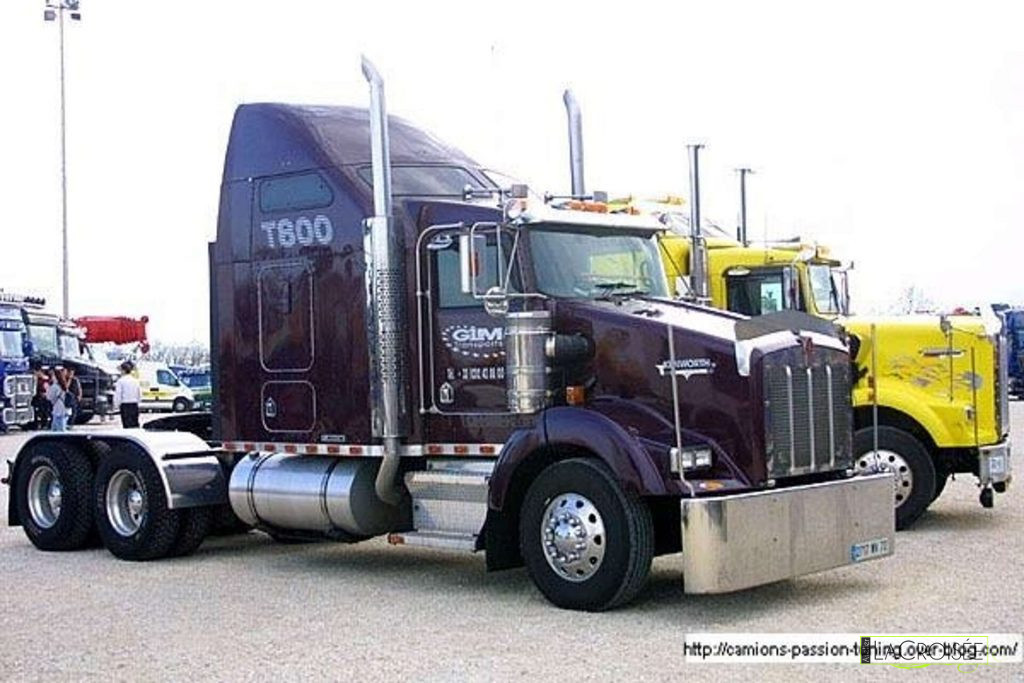

J’ai finalement retenu ces images :

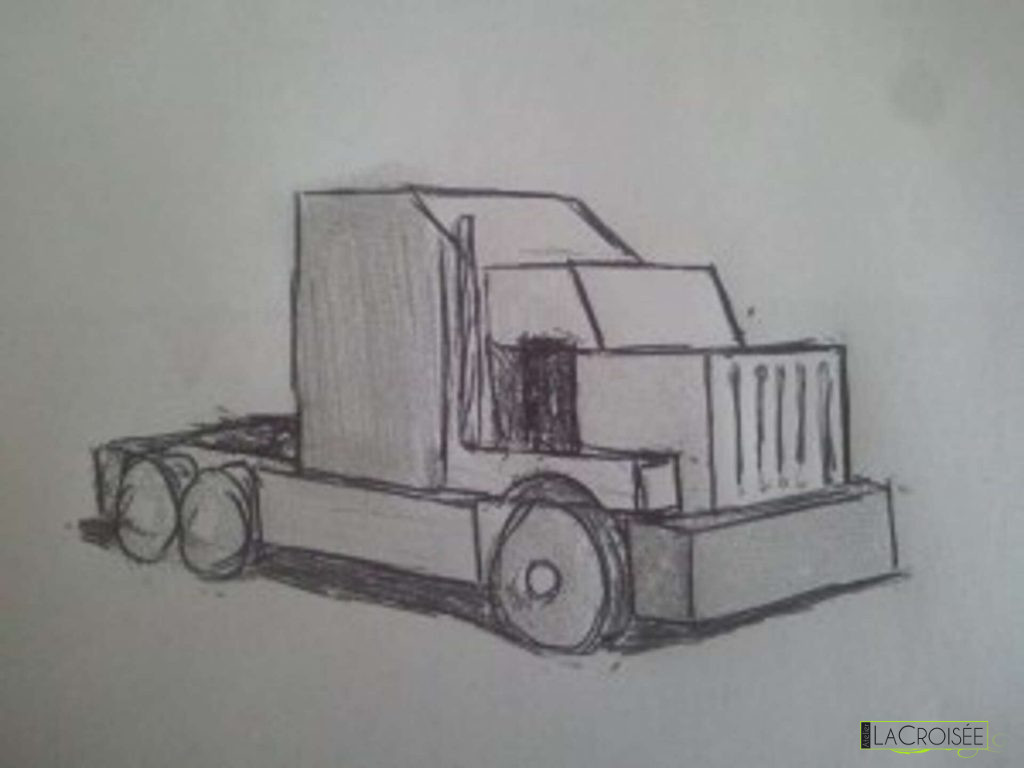

Après ça, j’ai fait un croquis à la main en traçant les grandes lignes qui définissent ce genre de camion:

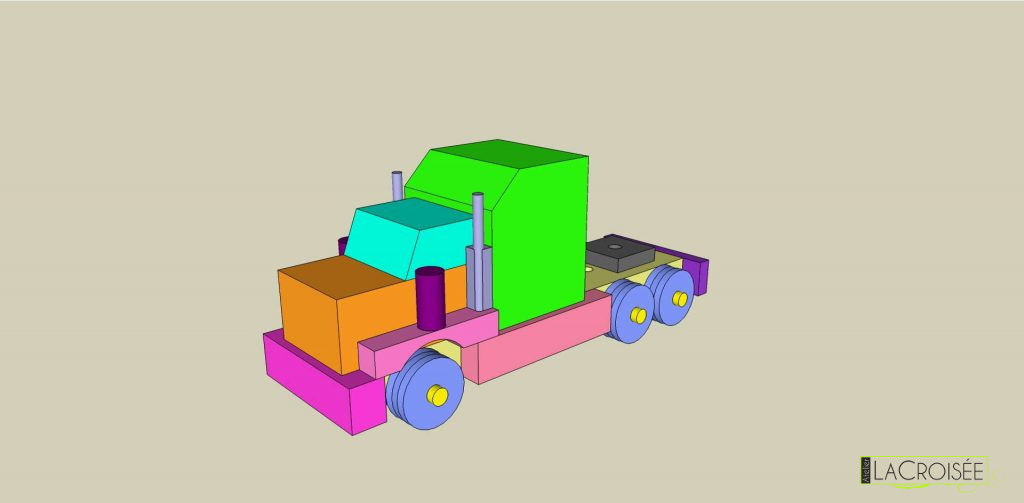

Et voilà, c’est parti pour la modélisation sous Sketchup !!!

Après quelques heures de travail (on dirait pas, je sais !) Mais ça ressemble quand même beaucoup je trouve !! 😉

Mon souci a été principalement de garder les bonnes proportions, car un moteur trop haut ou alors un châssis trop court et ça ressemble à un tout autre camion au mieux ou à rien du tout au pire.

Mon souhait était de ne pas avoir trop de pièces, mais suffisamment pour avoir un niveau de détails satisfaisants.

Après avoir isolé les différentes pièces, on se retrouve avec 14 types différents :

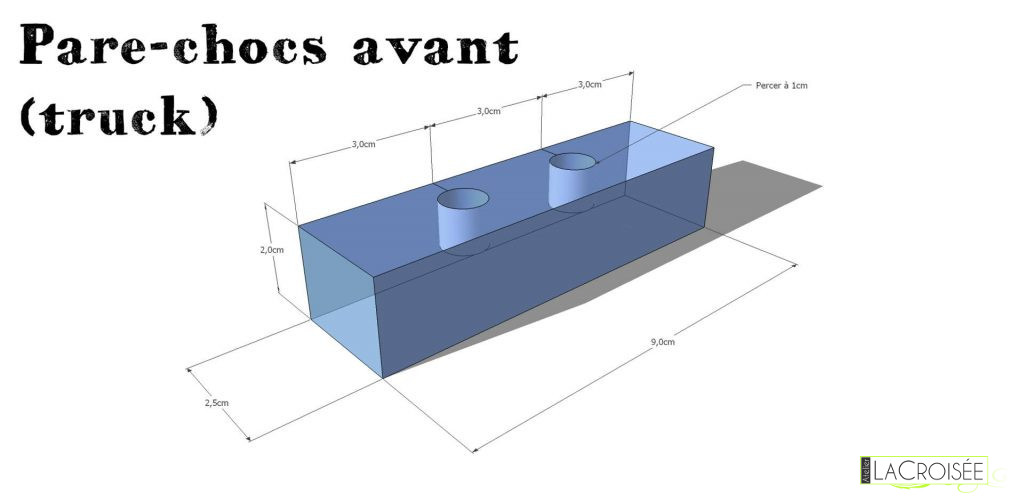

  • Pare-choc avant x1

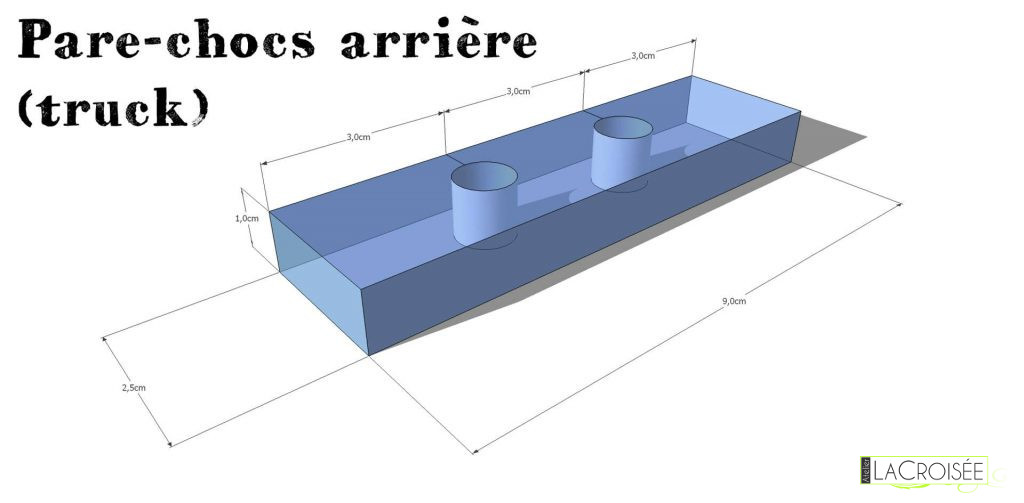

  • Pare-choc arrière x1

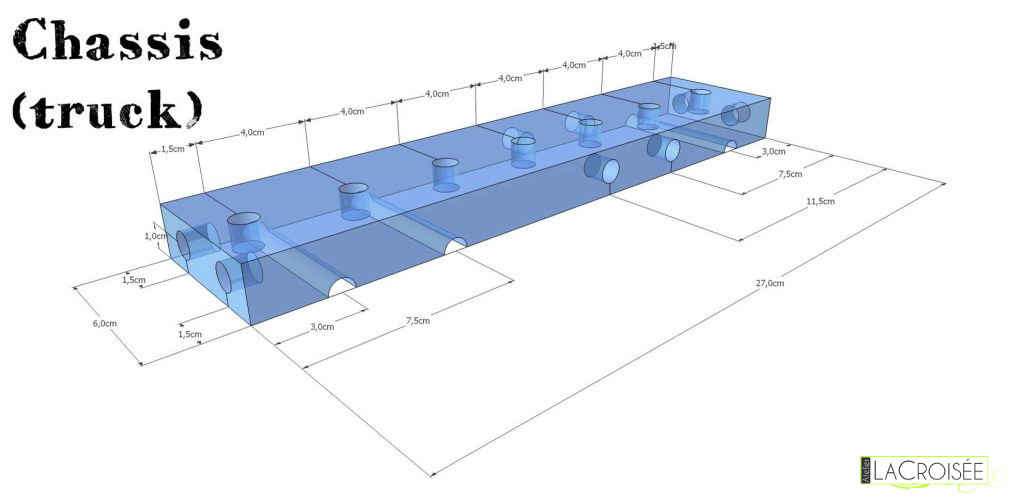

  • Châssis x1

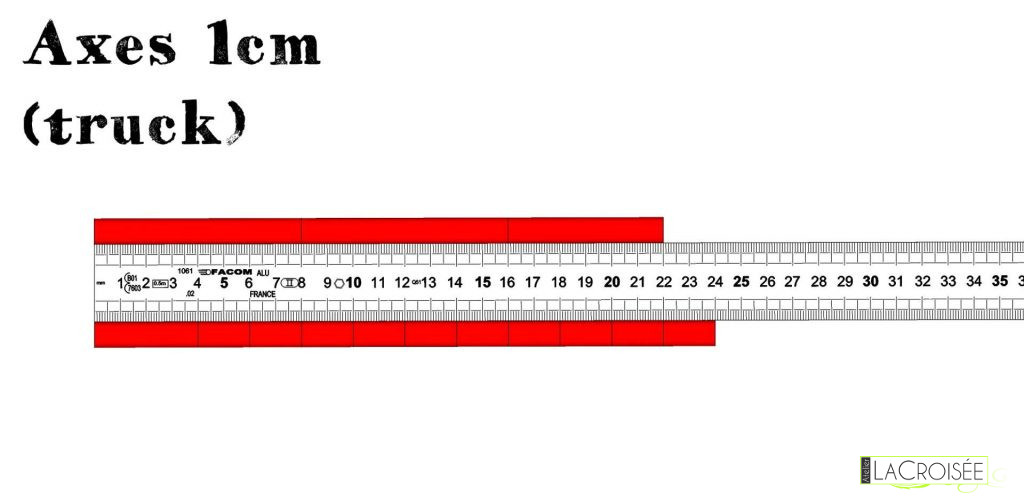

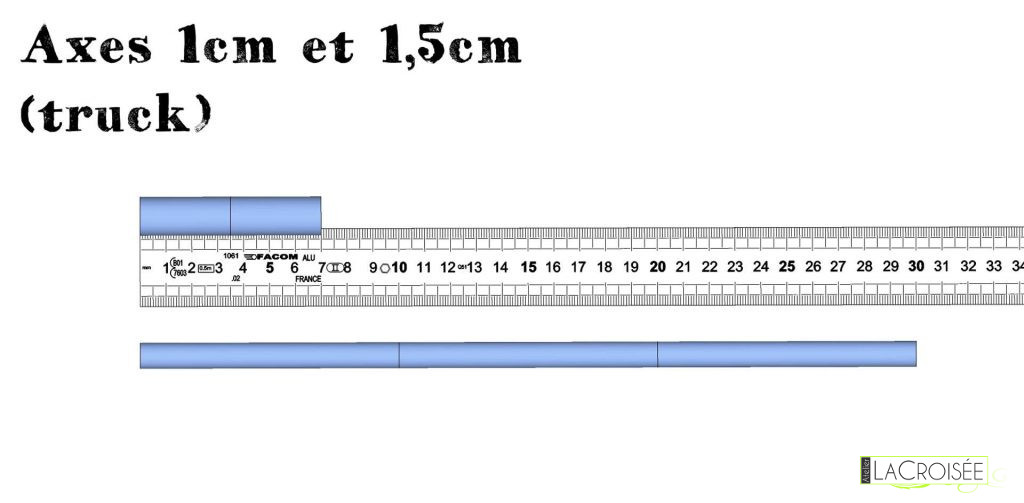

  • Axe de roue x3

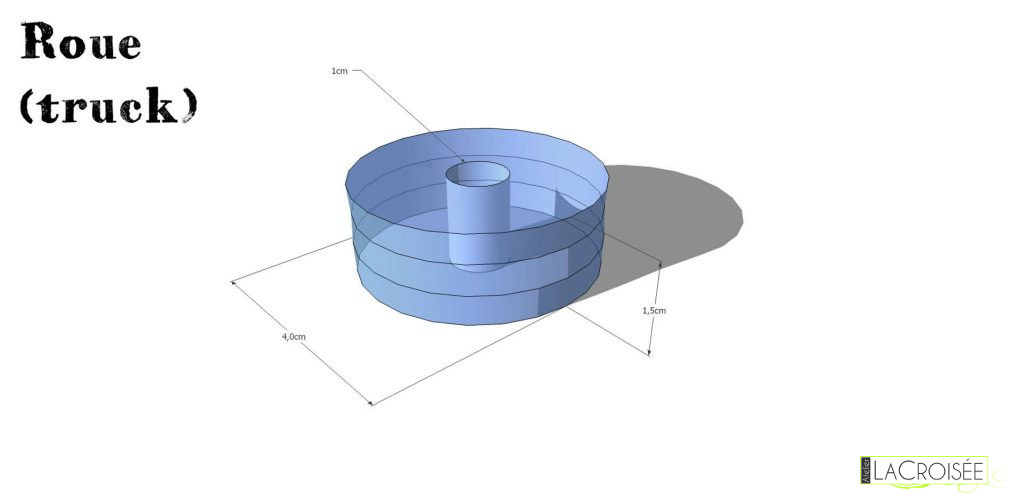

  • Roue x6

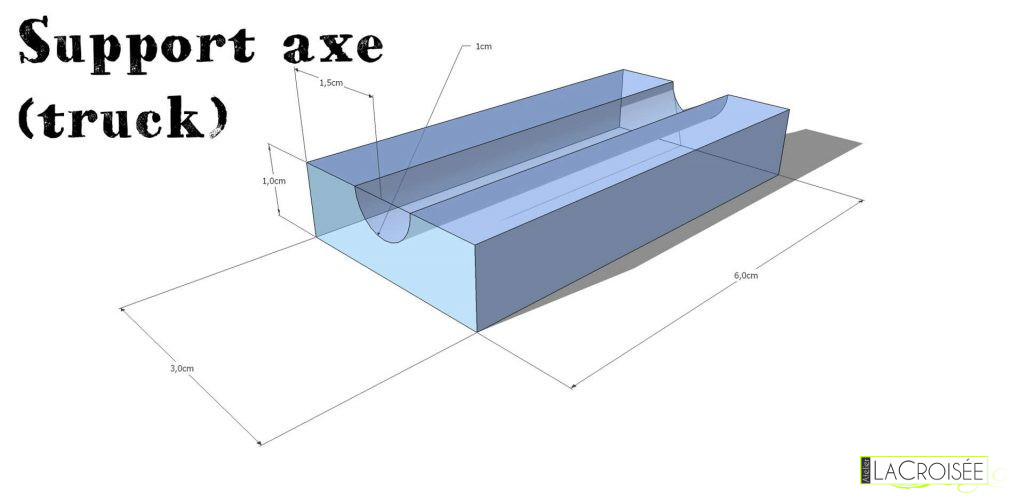

  • Support d’axe de roue x3

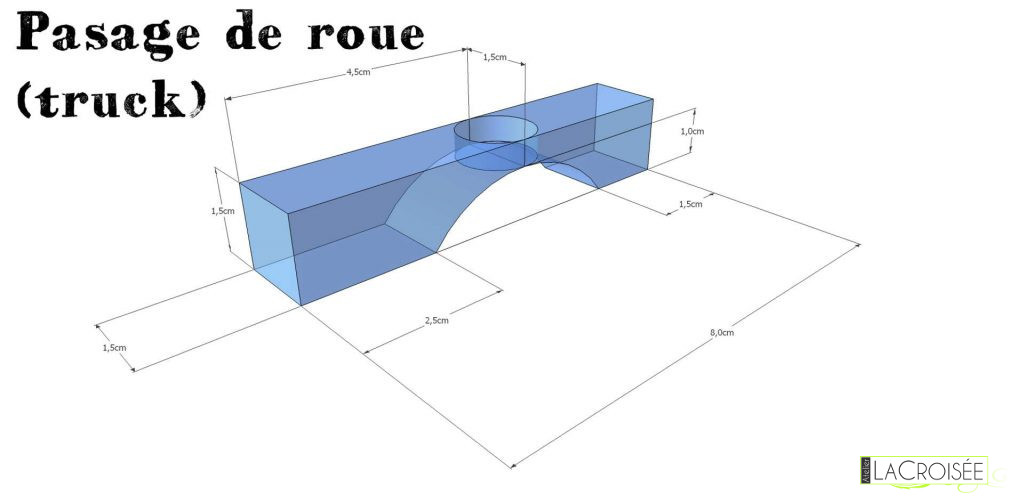

  • Garde-boue x2

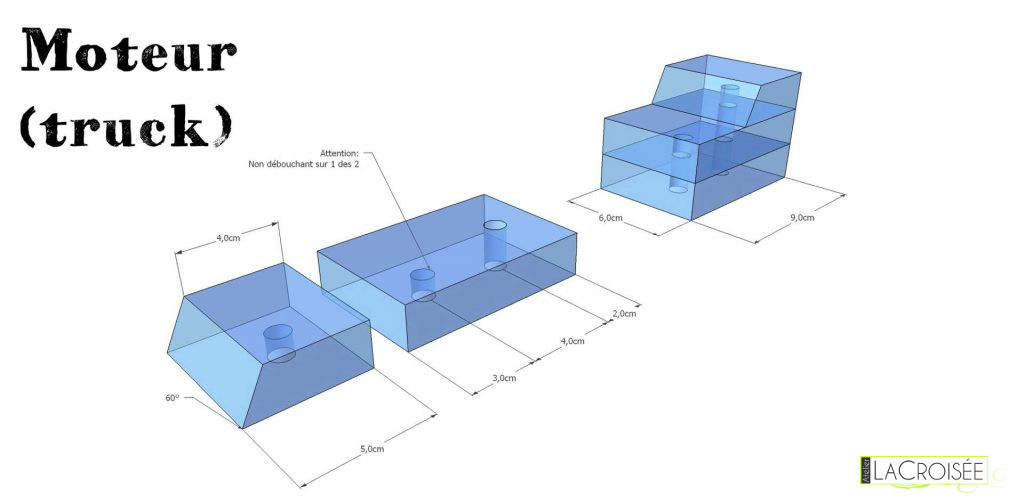

  • Moteur x1
  • Cabine x1

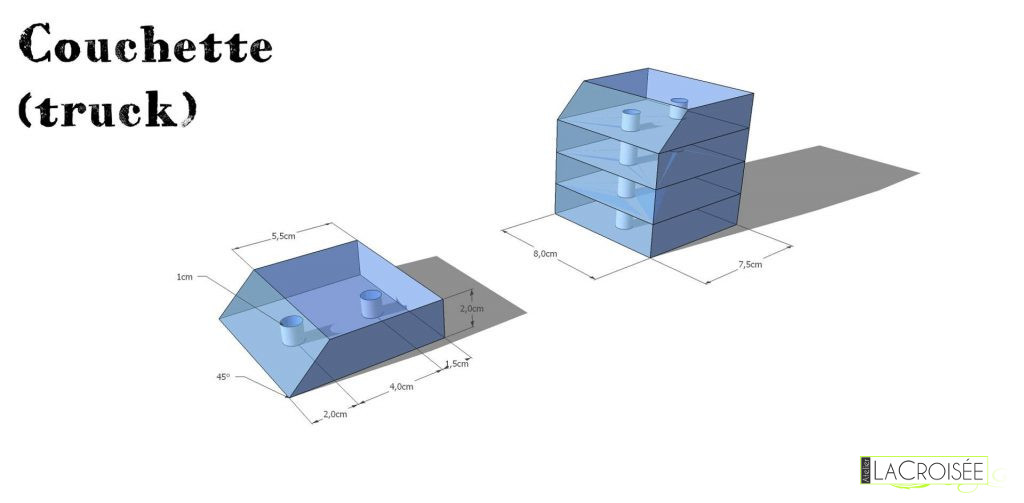

  • Couchette x1
  • «Bombonne» x2

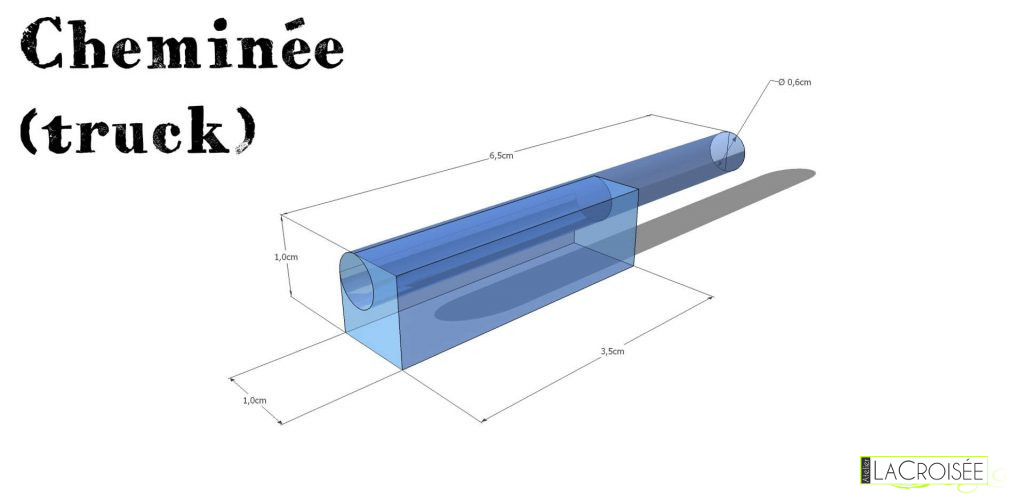

  • Cheminée x2

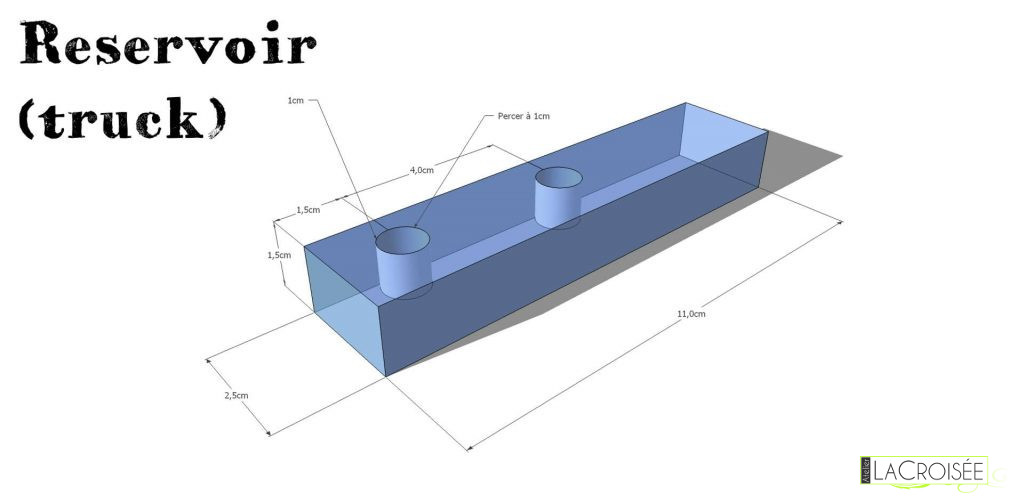

  • Réservoir x2

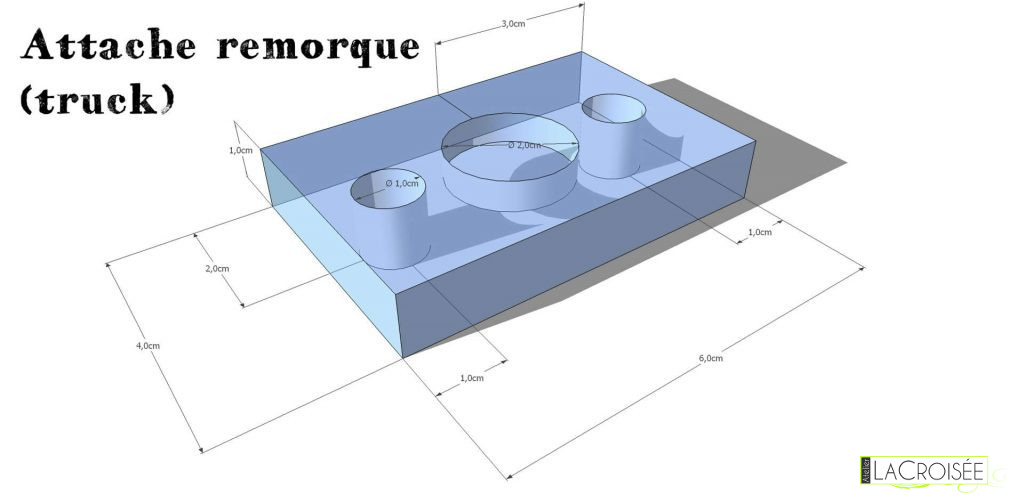

  • Attache remorque x1

Soit un total de 27 pièces à fabriquer ! (tout ça pour un camion tout simple ^^)

Avant de vous montrer le détail des pièces et découpes, il y a une idée que j’ai eue et que je souhaite vous expliquer, cela a une importance sur le système de fixation des pièces entre elles.

Durant ma recherche d’image sur internet je me suis rendu compte qu’avec une base commune et un bon jeu de pièces il était possible d’avoir une bonne série de types de camion. Je m’en tiens pour l’instant au « truck » mais je pense que prochainement je modéliserai des « accessoires » pour personnaliser ce camion.

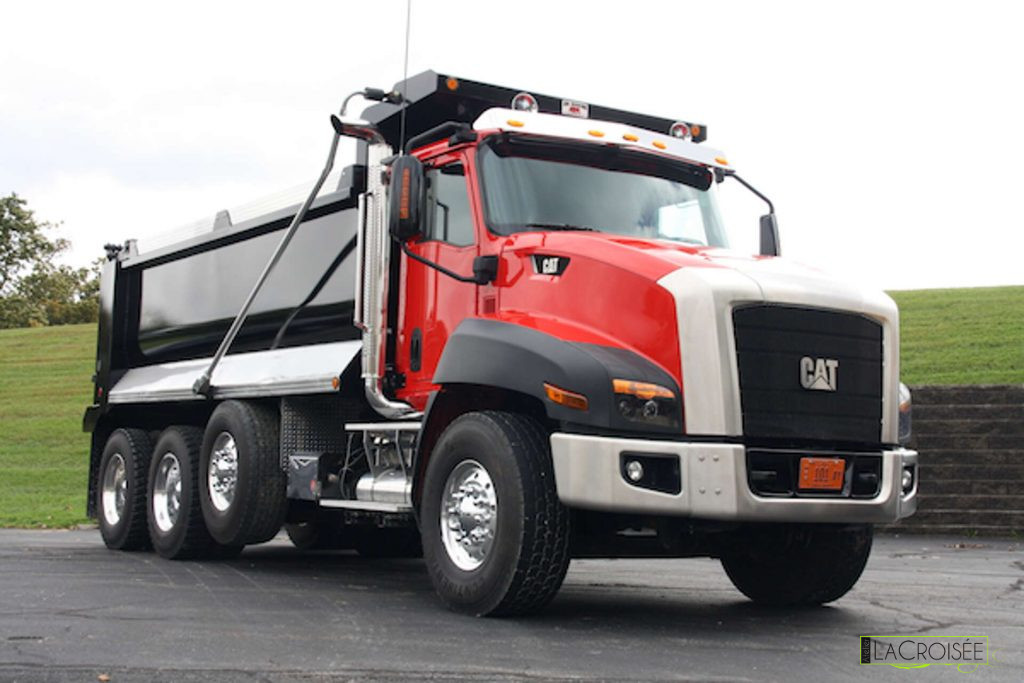

Exemple pour passer d’un truck à un camion benne de ce type :

Et voilà, c’est reparti pour la modélisation sous Sketchup.

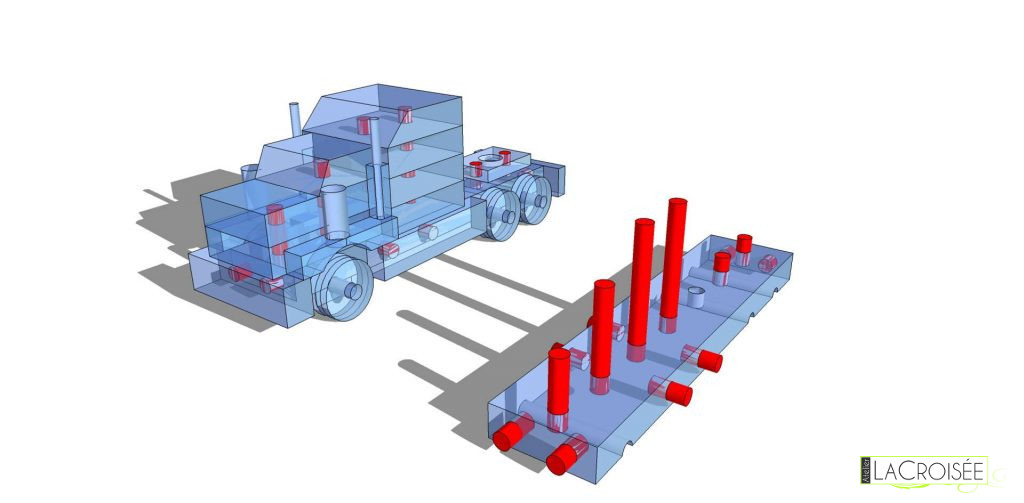

En dessous c’est le camion « éclaté »:

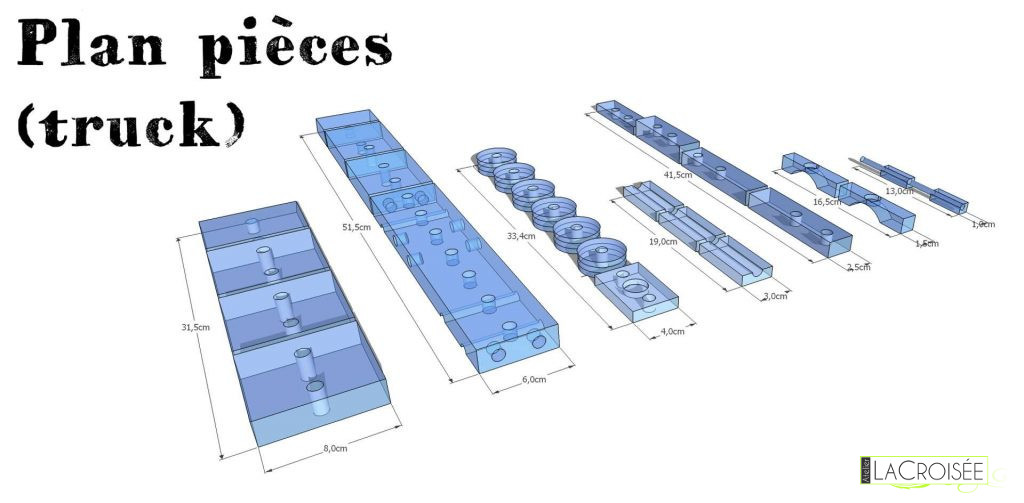

Une fois les pièces isolées, voici la liste:

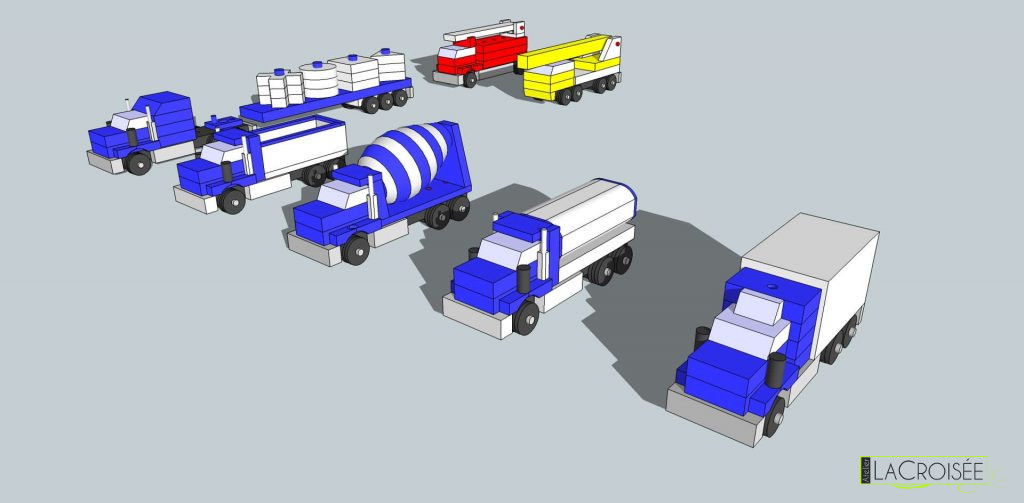

Pour finir, nous pourrions très facilement imaginer une « flotte » avec une série d’accessoires:
